TS8121AM SMDは港10/100 BASE-Tのイーサネット変圧器モジュールLP1198NLを選抜します

プロダクト細部

起源の場所: 広東省、中国

ブランド名: LINK-PP

証明: UL,RoHS,Reach,ISO

モデル番号: TS8121AM

支払及び船積みの言葉

最小注文数量: 400/2000/10K/25K

価格: $0.06-$3.2

パッケージの詳細: T&R

受渡し時間: 標準的

支払条件: TT、NET30/60/90幾日

供給の能力: 3KK/Month

最もよい価格を得なさい
ハイライト:

ギガビットの磁気学の変圧器

,

イーサネット変圧器

PN:
TS8121AM
比率を回して下さい:
1:1
評価:
10/100Base-T
ポート:
シングル
poe:
なし
マウント:
smd
Archiviのdisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
PN:
TS8121AM
比率を回して下さい:
1:1
評価:
10/100Base-T
ポート:
シングル
poe:
なし
マウント:
smd
Archiviのdisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
TS8121AM SMDは港10/100 BASE-Tのイーサネット変圧器モジュールLP1198NLを選抜します
TS8121AM SMDは港10/100 BASE-Tのイーサネット変圧器モジュールLP1198NLを選抜します



単一の港、10/100台のBASE-Tのイーサネット変圧器モジュール、SMD、Rohs
LINK-PPの部品番号 LP1198NL
Bothhandの部品番号 TS8121AM
速度 10/100 BASE-T
港の数 単一
適用- LAN イーサネット(非PoE)
パッケージ SMD
温度 - 40に+ 85
AutomDX はい
コメント NL版と同じように
構成RX T、C、S
構成TX T、C、S
構造 開いたフレーム
港ごとの中心 4
パッケージの高さ(インチ) 0.244
パッケージの高さ(mm) 6.20
パッケージの長さ(インチ) 0.366
パッケージの長さ(mm) 9.30
パッケージの幅(インチ) 0.500
パッケージの幅(mm) 12.70
回転比率RX 1CT:1CT
回転比率TX 1CT:1CT


電気指定(25):

1. 回転Ratio50KHz、0.5V

     破片の側面:ラインside=1CT:1CT+_2%

2. インダクタンス(Ls) 100KHz、0.1Vの12mA DCバイアス:

破片の側面:350uH分

3. 挿入Loss1-100MHz:最高-1.4dB

4. 帰りLoss1-30MHz:-16dB分

           40MHz:-14.4dB分

           50MHz:-13.1dB分

           60-80MHz:-12dB分

           100MHz:-10dB分

5. 共通モード拒絶への差動:

           30MHz:-45dB分

            60MHz:-40dB分

           100MHz:-35dB分

6. Crosstalk30MHz:-40dB分

            60MHz:-35dB分

            100MHz:-30dB分

7. こんにちは鍋:1500Vrms分

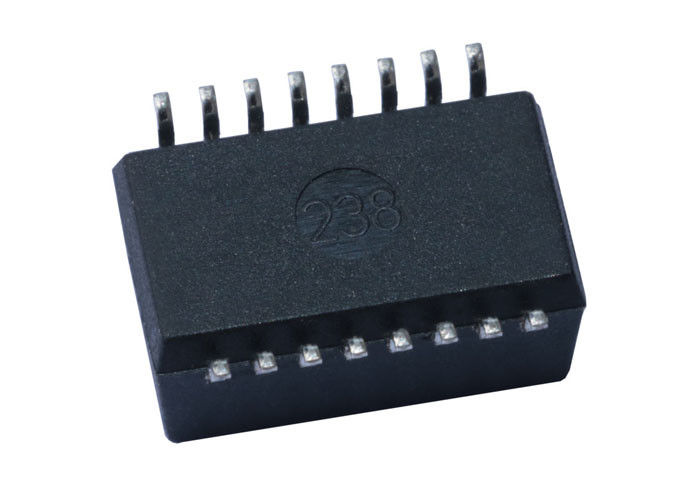

TS8121AM SMDは港10/100 BASE-Tのイーサネット変圧器モジュールLP1198NLを選抜します 0
