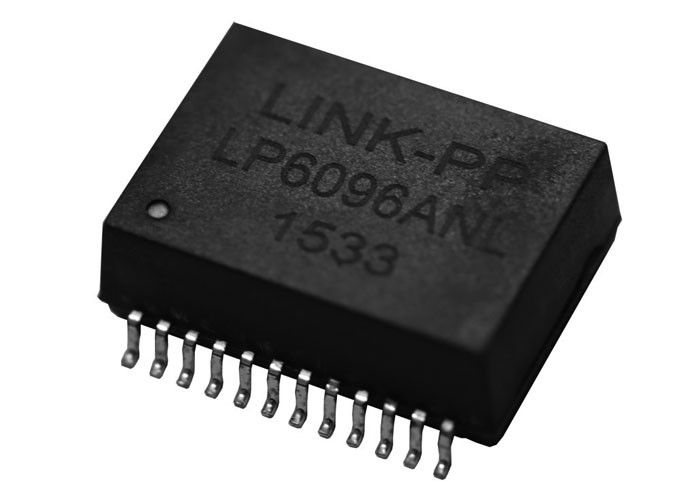

LP6096ANL上のETH1-460LギガビットPOE+の変圧器10/100/1000Base-T力

ETH1-460L Gigabit POE+ Transformer 10/100/1000Base-T Power Over LP6096ANL
ETH1-460L Gigabit POE+ Transformer 10/100/1000Base-T Power Over LP6096ANL

大画像 :  LP6096ANL上のETH1-460LギガビットPOE+の変圧器10/100/1000Base-T力

商品の詳細:
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,REACH,ISO
モデル番号: ETH1-460L
お支払配送条件:
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
詳細製品概要
変圧器のタイプ: ETH1-460L 信号経路トランスフォーマー 回転比率: 1:1 送信機,1:1 受信機
スタンダード: IEEE 802.3at2009 と IEEE 8023.bt オープン・サーキットのインダクタンス: 350µH
環境温度範囲: -40°Cから+85°C 流れを相殺しなさい: 25°Cで35mA
ローリングからローリングへの隔離: 1500 VRMS 隔離電圧: 1.5kV
ハイライト:

ETH1-460L

,

1000Base-T PoE+ マグネット

,

ETH1-460L パワーオーバーイーサネット トランスフォーマー

ETH1-460L PoE信号経路トランスフォーマー 10/100/1000Base-T



イーサネットトランスフォーマーにおけるギガビット電源の主要な特徴



ETH1-460L LAN トランスフォーマーは,PoEプラスアプリケーションの要求に応えるように設計されています.これらのトランスフォーマーによって,現代のネットワーク設計の効率が向上します..



14Pケーブルプラントのための高電力設計60/120ワットネットワークアプリケーションで堅牢な電源供給を保証します.

2超過額ギガビットイーサネット高速データ転送の返信損失要件

3. 適合しているIEEE 802.3at-2009そしてIEEE 802 について3.btPoE+およびPoE++アプリケーションのタイプ4業界標準

485°Cで最低 22.5 mA DCオフセットに対応し,800 mAで典型的な温度上昇が7°Cと1000 mA DCで10°Cで,さまざまな環境条件で安定性を維持します.

5この単一構成要素のソリューションは2つのETH1-230部品の代わりに使用され,貴重なボードスペースを節約できます.

6. 広い環境温度範囲−40°Cから+85°C様々な環境条件に適しています

7登場するフェライト性能向上のためのコア材料とRoHS に準拠する端末環境の持続可能性のために

840秒間のリフローに耐えられる.+260°C耐久性と信頼性を保証します

9. 遵守する802.3af 仕様周波数範囲全体で最小限の挿入損失と優れた帰帰損失



ETH1-460L PoE+ マグネティクスの詳細情報



LINK-PP LP6096ANL は ETH1-460L に等しい

LINK-PP 部品番号

LP6096ANL

コイルクラフト 部品番号

ETH1-460L

スピード

1000BASE-T

アプリケーション - LAN

エーテルネット (PoE+)

基本材料

フェライト

RXの比率を回転させる 1CT:1CT
ターン比 TX 1CT:1CT
挿入損失

1.0分 dB 0.1 MHz から 100 MHz

1125MHzで2dB

返済損失 1MHzから40MHzまで18dB分
50MHzで16dB分
80MHzで12dB分
100MHzで10dB分
誘導力 350 uH
ローリングからローリングへの隔離 1500Vrms
終了 RoHS準拠 260°C対応 青銅 銀銅 青銅 ニッケル 青銅

動作温度

-40°C から +85°C

湿度感度レベル (MSL) 1

体重

3.6g

パッケージ

50/13インチロール; プラスチックテープ: 32mm 幅,0.5mm 厚さ,24mm ポケット間隔,10.6mm ポケット深さ



ETH1-460 スキマ



ETH1-460 Schematics
