プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: LP1101NL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
仕様: |
LP1101NL |
P ・ N: |
LP1101NL |
比率: |
RX=1CT: 1CT |
イーサネット: |
1x10/100M |
サンプル: |
無料 |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
仕様: |
LP1101NL |
P ・ N: |
LP1101NL |
比率: |
RX=1CT: 1CT |
イーサネット: |
1x10/100M |
サンプル: |
無料 |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

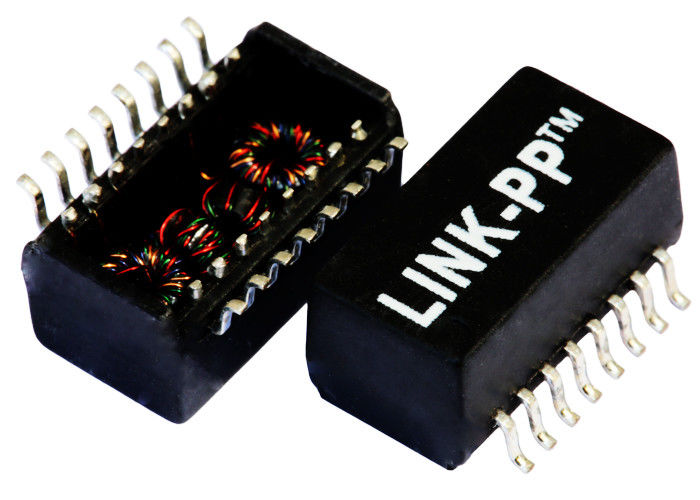

| 単一の港、10/100台のBASE-Tのイーサネット変圧器モジュール、SMD、Rohs | |
| LINK-PPの部品番号 | LP1101NL |
| 脈拍の部品番号 | H1101NL |
| 速度 | 10/100BASE-T |
| 港の数 | 単一 |
| 適用- LAN | イーサネット（非PoE） |
| パッケージ | SMD |
| 温度 | 0から70 |
| AutomDX | はい |
| コメント | NL版と同じように |
| 構成RX | T、C、S |
| 構成TX | T、C、S |
| 構造 | 開いたフレーム |
| 港ごとの中心 | 4 |
| パッケージの高さ（インチ） | 0.240 |
| パッケージの高さ（mm） | 6.20 |
| パッケージの長さ（インチ） | 0.50 |
| パッケージの長さ（mm） | 12.70 |
| パッケージの幅（インチ） | 0.366 |
| パッケージの幅（mm） | 9.30 |
| 回転比率RX | 1CT:1CT |
| 回転比率TX | 1CT:1CT |
電気指定@25℃
1.OCL:350uH分
@100KHz、0.1Vrms、斜めの8mADC
2.Turns比率:
TX=1.25CT∶1CT RX=1CT∶1CT
3.Insertion損失:
0.1-100MHz:- 1.1dB MAX
4.Return損失（dB TYP）:
30MHz:- 20 60MHz:- 14
80MHz:- 11.5
5.Crosstalk （dB TYP）:
30MHz:- 45 60MHz:- 40
100MHz:- 35
6.DCMR （dB TYP）:
30MHz:- 42 50MHz:- 37
100MHz:- 33
7.Hipot:1500Vrms分
8.Operating温度:0℃~70℃.
