> 製品 > 分離した磁気変圧器 > LP1011NLは港の磁気変圧器10/100Base-Tの分離モジュールを選抜します

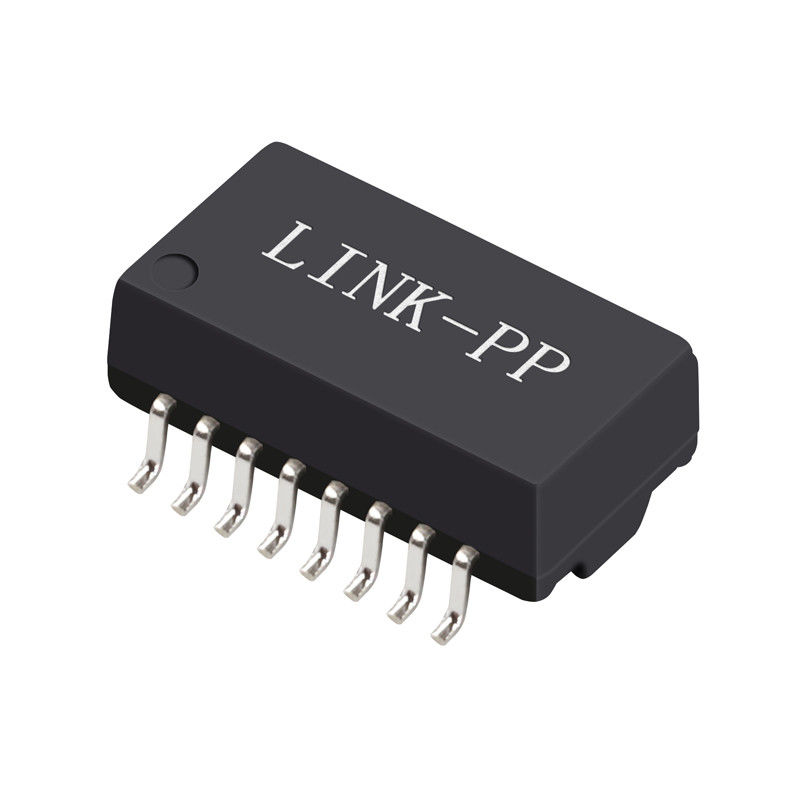

LP1011NLは港の磁気変圧器10/100Base-Tの分離モジュールを選抜します

プロダクト細部

起源の場所: 広東省、中国

ブランド名: LINK-PP

証明: UL,RoHS,Reach,ISO

モデル番号: LP1011NL

支払及び船積みの言葉

最小注文数量: 400/2000/10K/25K

価格: $0.06-$3.2

パッケージの詳細: T&R

受渡し時間: 標準的

支払条件: TT、NET30/60/90幾日

供給の能力: 3KK/Month

最もよい価格を得なさい
ハイライト:

デュアル ポートの変圧器

,

クォードの港の変圧器

指定:
LP1011NL
イーサネット:
1x10/100M
土台:
SMD
測定:
12.7x9.30x6.20mm
適用:
イーサネット(非PoE)
ピン ナンバー:
16
温度:
0に+ 70℃
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
指定:
LP1011NL
イーサネット:
1x10/100M
土台:
SMD
測定:
12.7x9.30x6.20mm
適用:
イーサネット(非PoE)
ピン ナンバー:
16
温度:
0に+ 70℃
Archivi Disponibili:
PDF/3D/ISG/Stp/Step/Datasheet
LP1011NLは港の磁気変圧器10/100Base-Tの分離モジュールを選抜します
LP1011NLの単一の左舷磁気変圧器10/100Base-Tの分離モジュール

1. コイル数:単巻変圧器
2.分離の電圧:1500Vrms
3.Type:SMT LP1011NL
4. コイルの構造:円環形状



10/100の基盤- Tの単一の左舷変圧器モジュール、SMD、Rohs
LINK-PPの部品番号 LP1011NL
速度 10/100BASE-T
港の数 単一
適用- LAN イーサネット(非PoE)
パッケージ SMD
温度 0から70
AutomDX 肯定
コメント NL版と同じように
構成RX T、C、S
構成TX T、C、S
構造 開いたフレーム
港ごとの中心 4
港の数 単一
パッケージの高さ(インチ) 0.234
パッケージの高さ(mm) 5.95
パッケージの長さ(インチ) 0.451
パッケージの長さ(mm) 11.45
パッケージの幅(インチ) 0.366
パッケージの幅(mm) 9.30
比率RXを回す 1CT:1CT
比率TXを回す 1CT:1CT

電気指定(25):
1. 回転Ratio50KHz、0.5V
破片の側面:ラインside=1CT:1CT+_2%
2. インダクタンス(Ls) 100KHz、0.1Vの12mA DCバイアス:
破片の側面:350uH分
3. 挿入Loss1-100MHz:最高-1.4dB
4. リターンLoss1-30MHz:-16dB分
40MHz:-14.4dB分
50MHz:-13.1dB分
60-80MHz:-12dB分
100MHz:-10dB分
5. 共通モード拒絶への差動:
30MHz:-45dB分
60MHz:-40dB分
100MHz:-35dB分
6. Crosstalk30MHz:-40dB分
60MHz:-35dB分
100MHz:-30dB分
7. こんにちは鍋:1500Vrms、0.5mA、1Sec
ライン サイドへの破片の側面

適用:

、PCカード ハブのようなネットワーキングおよび通信設備のために使用される、スイッチ、ルーター、PC Mainboard、SDH、PDHのIPの電話、xDSLの変復調装置

比較優位:

1100スタッフ、
100%テスト
適用範囲が広い受渡し時間

LP1011NLの単一の左舷磁気変圧器10/100Base-Tの分離モジュール
