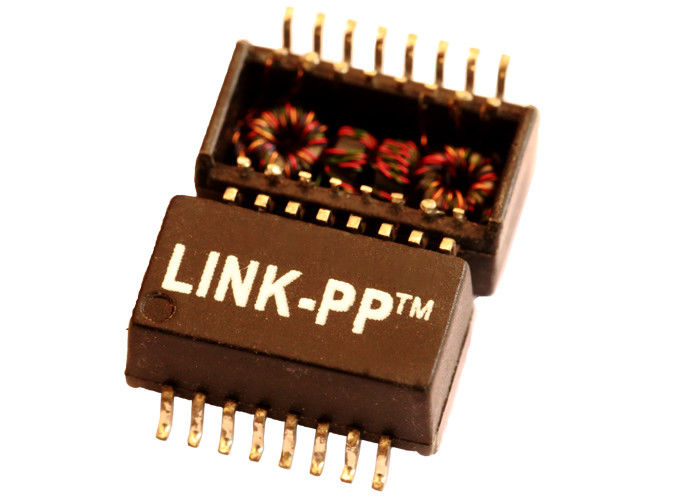

LP1193NLネットワークの磁気変圧器XFRMR 10/100B-TX SMD

プロダクト細部

起源の場所: 広東省、中国

ブランド名: LINK-PP

証明: UL,RoHS,Reach,ISO

モデル番号: LP1193NL

支払及び船積みの言葉

最小注文数量: 400/2000/10K/25K

価格: $0.06-$3.2

パッケージの詳細: T&R

受渡し時間: 標準的

支払条件: TT、NET30/60/90幾日

供給の能力: 3KK/Month

最もよい価格を得なさい
ハイライト:

単一の港の変圧器

,

デュアル ポートの変圧器

仕様:
LP1193NL
P ・ N:
LP1193NL
測定:
12.8x9.45x5.45mm
マウント:
smd
イーサネット:
1x10/100Base-Tx
サンプル:
無料
Archiviのdisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
仕様:
LP1193NL
P ・ N:
LP1193NL
測定:
12.8x9.45x5.45mm
マウント:
smd
イーサネット:
1x10/100Base-Tx
サンプル:
無料
Archiviのdisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
LP1193NLネットワークの磁気変圧器XFRMR 10/100B-TX SMD

LP1193NLネットワークの磁気変圧器XFRMR 10/100B-TX SMD

  • コイル数:単巻変圧器
  •  分離の電圧:1500Vrms
  • タイプ:表面取り付け
  • コイルの構造:円環形状
  • 10/100台の基盤Tの単一の港の変圧器モジュール


電気指定@25℃
1.Inductance (100KHz、100mV、8mADC):
350uH分、16-14;11-9、LP、0℃への70℃
2.Turns比率(±2%):
(1-3):(16:14の) =1:1;(6-8):(11-9の) =1:1
3.Insertion損失:
1-100MHz:-最高1.0dB
4.Return損失(dB分):
1-30MHz:- 20.5 30-60MHz:- 17
60-80MHz:- 14 80-100MHz:- 12
5.Crosstalk:
1-100MHz:- 40dB分
6.CMRR (dB分):
1-100MHz:- 40 100-500MHz:- 20.5
7.Isolation電圧:1500Vrms
8.Operating温度較差:0~70℃か-40~+85℃

LP1193NLネットワークの磁気変圧器XFRMR 10/100B-TX SMD
