> 製品 > 分離した磁気変圧器 > ギガビットL22H001-L 2.5Gの基盤Tの単一の港のイーサネットLANフィルターPoE 60W

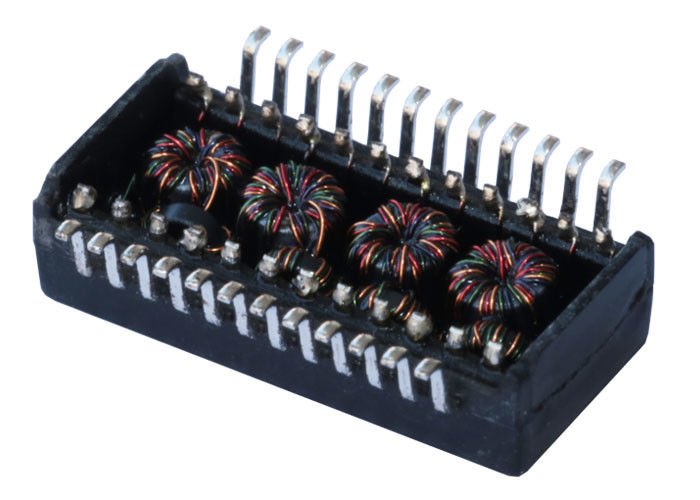

ギガビットL22H001-L 2.5Gの基盤Tの単一の港のイーサネットLANフィルターPoE 60W

プロダクト細部

起源の場所: 中国

ブランド名: LINK-PP

証明: UL,RoHS,Reach,ISO

モデル番号: L22H001-L

支払及び船積みの言葉

最小注文数量: 400/2000/10K/25K

価格: $0.06-$3.2

パッケージの詳細: T&R

受渡し時間: 標準的

支払条件: TT、NET30/60/90幾日

供給の能力: 3KK/Month

最もよい価格を得なさい
ハイライト:

ギガビットのイーサネット変圧器

,

イーサネット変圧器上の力

P ・ N:
L22H001-L
インタフェース:
2.5G基盤T
ピン:
24
代わり:
L22H001-Lの=> LPxxxNL
Archiviのdisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
測定:
L18.10XB16.00XH6.20 (mm)
サンプル:
無料
マウント:
smd
P ・ N:
L22H001-L
インタフェース:
2.5G基盤T
ピン:
24
代わり:
L22H001-Lの=> LPxxxNL
Archiviのdisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
測定:
L18.10XB16.00XH6.20 (mm)
サンプル:
無料
マウント:
smd
ギガビットL22H001-L 2.5Gの基盤Tの単一の港のイーサネットLANフィルターPoE 60W
ギガビットL22H001-L 2.5Gの基盤Tの単一の港のイーサネットLANフィルターPoE 60W



指定:
1イーサネット2.5G基盤Tのために設計されていて、単一の港の塗布。
2つのサポート4組の部門5 UTPケーブル。
分離および低い共通モード放出のための3つのケーブル インターフェイス。
720mA釣り合った流れが付いているIEEE 802.3に会う4設計。
ROHS&Halogenの5承諾は条件を解放します。
6作動し、保管温度
7湿気感受性のレベル(MSL):2a
   実用温度:0°Cへの+70°C
   保管温度:-25°Cへの+105°C



適用:

1 RapidIOプロダクト

2つのSCSIプロダクト

3枚のDSP板

4つのフラット パネル ディスプレイ



指定 L22H001-L
速度 2.5G基盤T
ピン 24
高さ(mm) 6.20 mm
長さ(mm) 18.10 mm
幅(mm) 16.00 mm
迎合的な範囲 はい
迎合的なEU RoHS はい
変圧器のタイプ データ通信の変圧器
適用 一般目的
土台特徴 表面の台紙

ギガビットL22H001-L 2.5Gの基盤Tの単一の港のイーサネットLANフィルターPoE 60W 0

電気指定@25℃ タイプ:バランスの低域100Ωインピーダンス
挿入損失: 最高1-50MHz -0.5 dB
最高50-125MHz -1.0 dB
最高125-200MHz -2.0 dB
リターン・ロス: 1~40MHz -20 dB Minload 100Ω
40-200MHz -20+15*log (Freq MHz/40MHz) dB Minload 100Ω
Diffの転換(REF)への反映されたCM 1MHz -30 dB分
50MHz -30 dB分
100MHz -27 dB分
200MHz -24 dB分
DMの転換(REF)へのCM 1-125MHz -35 dB分
CMの転換(REF)への反映されたDiff 1-10MHz -48 dB分
10-200MHz -48+19*log (Freq MHz/10MHz) dB分
CMの減少(REF)へのCM 1-200MHz -25 dB分
十字の話(REF) 1-125 MHz -30 dB分
125-200 MHz -25 dB分
インダクタンス @ 100KHz、0.1Vの8mA DCバイアス180uHMin
HiPotテスト @ 1500のVrms
回転比率 @ 1:1±5%
