プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO

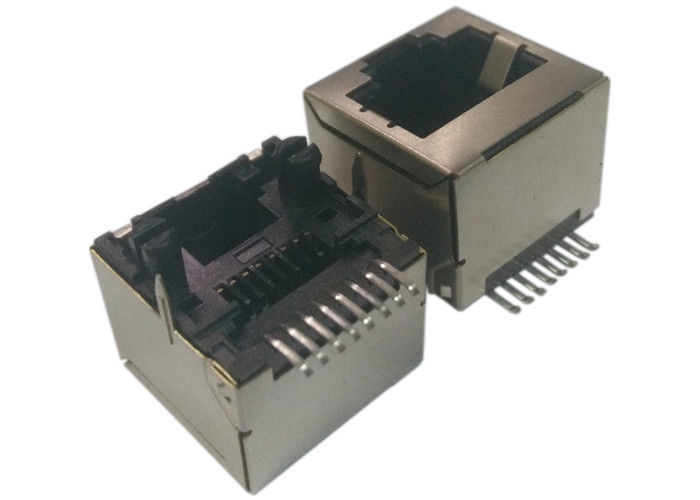

モデル番号: LPJE660DNL
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.09-$1.85
パッケージの詳細: Tab&Reel
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3000000 月額
仕様: |
LPJE660DNL |
相当: |
LPJE660DNL |
マウント: |
縦SMD |
アプリケーション: |
Cat5 |
終了: |
はんだ |
Led: |
なし |
仕様: |
LPJE660DNL |
相当: |
LPJE660DNL |
マウント: |
縦SMD |
アプリケーション: |
Cat5 |
終了: |
はんだ |
Led: |
なし |
1. 材料:
-高温収容。熱可塑性- LCP、色:テーブル、UL94V-0を見て下さい。
ターミナル-とめっきされる0.30厚いPHOSの青銅色
はんだ区域の2.03µmの最低の厚い無光沢の錫。
集中させた版区域の金（テーブルを見て下さい）
1.27µmの最低の厚いニッケル。
盾- （テーブルを見て下さい） 2.03µm-3.81µmとの0.196 THKの真鍮のPREPLATED
0.76µm-2.03µmのニッケル上の厚い無光沢の錫
選択的のUNDERPLATE、か0.76-2.03µmのニッケル
スズメッキをされたはんだタブ
2.ジャック キャビティはFCCの規則に合致します
規則は68の下位区分F.を部品。
提案されたパネルの入り口次元。見て下さい
パネルの厚さのための適用SPEC. 114-2154
そして位置の推薦
コネクターの上間の提案された整理
そして天面の入り口
包まれる:小型テープ及び巻き枠（EIA 481の指定ごとに）
小型テープ幅- 44mm
小型ピッチ- 24mm
小型の深さ- 16.7mm
明確なカバー テープ、PSA
明確なカバー テープ トレーラー- 1220mm、巻き枠のハブで包まれて
プラスチック巻き枠- 381mmの直径
プロダクト量-巻き枠ごとの200部分
推薦されたPCBのレイアウトが付いているゼロ挿入力のポスト
顧客が確立するデータ。
コネクターはパネル穴開け寸法を通してように置かれるべきです
ストレイン・レリーフのためのモジュラー ジャックのサポート上に示されている。
示されているおよそある製造業の日付コード。
最初2ディジットは年、第2 2ディジットです仕事週です、
最後のディジットは曜日です
